Introducció

El tendó és un teixit connectiu, mecànicament sensible, que respon als canvis de càrrega a curt termini (24-72 h) i a llarg termini (12 setmanes-anys)1. La tendinopatia rotular és una patologia molt freqüent en els esportistes, amb una prevalença del 55% en els jugadors de bàsquet2, associada a la sobrecàrrega de molts anys de pràctica esportiva3.

En el cas de la tendinopatia d’Aquil·les, s’observa una desintegració de la matriu de col·lagen com a conseqüència de la degeneració, i es forma un teixit fibròtic en resposta a la reparació4. Amb l’ecografia convencional, l’ecogenicitat del tendó està basada en la densitat i en la disposició de la matriu de col·lagen, cosa que dóna un patró de l’escala de grisos, tanmateix, això és insuficient per poder monitorar i objectivar els canvis en l’ecoestructura interna en el temps5,6. D’altra banda, la desintegració dels fascicles comporta una pèrdua considerable de l’ecogenicitat, i en conseqüència, les lesions hipoecoiques són freqüentment descrites en casos de tendinosi7, a més es poden observar altres troballes com l’engruiximent del tendó i l’augment del senyal en ecodoppler8,9. Tanmateix, no hi ha una correlació clara entre aquests canvis i la simptomatologia10, ni tampoc en la millora després d’aplicar diversos tractaments11. Recentment ha estat desenvolupada una nova tècnica d’imatge, la Ultrasound tissue characterization (UTC). Aquesta tècnica, mitjançant l’ús d’ultrasò en mode B, valora l’estructura tridimensional i la quantificació de l’organització del tendó mitjançant l’anàlisi de l’estabilitat de la lluentor dels píxels, cosa que permet categoritzar 4 ecotipus que es correlacionen amb el grau d’homogeneïtat (alineació fibril·lar) del tendó5,6.

La majoria d’estudis realitzats amb UTC han estudiat el tendó d’Aquil·les en cavalls de curses12 i en jugadors de futbol australià13, i són pocs els que analitzen el tendó rotular. En els estudis que analitzen el tendó rotular en jugadors de voleibol s’ha vist que l’estructura del tendó no es veu afectada durant 5 dies de càrrega acumulada durant un torneig14. Això no obstant, calen més estudis que analitzin com es veu afectat el tendó rotular en altres modalitats esportives com, per exemple, el bàsquet.

Degut a la manca d’estudis que analitzin els canvis que s’esdevenen en el procés d’adaptació i lesió del tendó rotular en jugadors de bàsquet de competició, iniciem aquest estudi, l’objectiu del qual és analitzar l’estructura-patró del tendó rotular mitjançant l’avaluació de 4 ecotipus per UTC, a més de definir un patró de normalitat dels tendons dels jugadors de bàsquet i buscar diferències entre jugadors professionals respecte als jugadors en formació i entre simptomàtics i asimptomàtics.

Material i mètodes

Participants

L’agost de 2015 s’analitzaren un total de 40 tendons rotulars, drets i esquerres, de jugadors de bàsquet, homes, 20 dels quals eren de professionals (n = 10) i 20 de jugadors en formació (n = 10). Els criteris d’inclusió foren: 1) tenir una edat compresa entre els 15 i els 35 anys, i 2) pertànyer al mateix club. Com a criteris d’exclusió es considerà no haver estat tractats dels tendons de manera sistemàtica amb substàncies com els glucocorticoides o les fluoroquinolones en els darrers 6 mesos, ni amb teràpia hormonal substitutiva, ni haver sofert hipercolesterolèmia ni ruptura del tendó rotular.

Aquest estudi fou aprovat pel comitè d’ètica local i tots el participants signaren el consentiment informat abans de començar l’estudi.

Valoració clínica

Tots els jugadors foren valorats clínicament i conjuntament pels metges del primer equip (GR) i del segon equip (GH) del club. S’enregistraren la talla, el pes, l’edat, els anys de pràctica de bàsquet i la presència o absència de símptomes de tendinopatia rotular durant les últimes dues temporades. Dels 20 jugadors, 12 havien presentat símptomes almenys 2 vegades per temporada, els últims 2 anys, en el tendó del genoll dominant. En el moment de fer el test tots els jugadors es trobaven asimptomàtics pel que fa al dolor a nivell del tendó rotular. A la taula 1 es presenten les característiques de la mostra analitzada.

Valoració per Ultrasound tissue characterization

Totes les valoracions es van fer al matí, a l’inici de la pretemporada, els jugadors en edats formatives el dia 18 d’agost, i els jugadors professionals el 25 d’agost. Realitzà l’exploració el mateix expert en ultrasonografia i UTC (GH) d’ambdós tendons rotulars, mitjançant ecografia en mode B amb un transductor lineal de 7-10 MHz (SmartProbe 10L5; Terason 2000, Teratech, EUA) muntat sobre el dispositiu que mou el transductor de forma automàtica en l’eix perpendicular del tendó i que grava les imatges transversals a intervals de 0,2 mm sobre una distància de 12 cm (600 imatges axials) (fig. 1). El dispositiu estandarditzà l’angle d’inclinació de la sonda, el guany, el focus i la profunditat. La captura de les imatges i els mesuraments d’UTC es realitzaren d’acord amb un protocol estandarditzat, aplicat en altres estudis6.

Figura 1 Aparells utilitzats per fer els mesuraments. Dispositiu UTC.

El jugador es situà assegut amb el genoll flexionat a 90° i amb el peu recolzat en una superfície elevada. El dispositiu es col·locà paral·lel a l’eix llarg del tendó rotular des de la inserció distal a la tuberositat tibial anterior fins a la inserció proximal en el pol inferior de la ròtula. S’aplicà gel entre la pell, el suport de silicona i entre aquest suport i la sonda d’ultrasons abans de fer l’exploració (fig. 2).

Figura 2 Col·locació del pacient i col·locació del sistema UTC.

De la longitud total lliure del tendó es calcularen 7 zones d’interès: a nivell proximal (0,10 i 20%), medial (50%) i distal (70, 80 i 90%) (fig. 3). Es calculà el diàmetre anteroposterior (AP) a nivell proximal, medial i distal, així com la longitud lliure del tendó rotular, des de la inserció proximal a nivell del pol inferior de la ròtula fins a la part més prominent de la tuberositat tibial anterior a nivell distal (fig. 4).

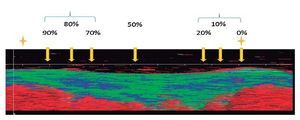

Figura 3 Distribució de les zones d’interès del tendó rotular.

Figura 4 Valoració inicial del tendó rotular i àrea de mesurament.

Un mateix observador cec quantificà l’ecopatró de la UTC per a l’historial del pacient. De cada punt de tall proposat, es determinà una regió d’interès (RDI). L’observador determina l’RDI traçant-la al voltant de la vora del tendó en la visió transversal. El mateix programari UTC (UTC 2010) realitza l’anàlisi de l’ecopatró utilitzat per a l’escaneig en cada punt de tall. El programari interpola les RDI creant un volum de tendó en què la proporció de cada ecotipus (i, ii, iii i iv), basada en l’estabilitat de la lluentor dels píxels sobre imatges contínues, permet valorar l’alineament correcte de les fibres (fig. 5).

Figura 5 Distribució de les fibres tendinoses rotulars en funció de la regió i de l’ecotipus.

Els 4 ecotipus validats poden ser discriminats i relacionats amb la integritat del tendó. L’ecotipus i representa els fascicles intactes, continus i alineats. L’ecotipus ii representa els fascicles menys continus i/o més ondulats. L’ecotipus iii representa una matriu principalment fibril·lar. L’ecotipus iv representa una desintegració completa amb teixit connectiu substituït per líquid i una matriu amorfa5,6.

Procediment interobservador i intraobservador

Dos metges observadors independents (GH y DD), amb la mateixa experiència en l’ús de la UTC, analitzaren 10 tendons diferents en 3 moments, espaiats entre 5 i 15 dies.

Anàlisi estadística

Per a l’anàlisi de la variabilitat intraobservador i interobservador de 10 tendons rotulars a nivell proximal, medial i distal de tots els ecotipus, s’utilitzà el coeficient de correlació intraclasse (CCI) aplicant-hi els criteris següents: 0,9-0,99, fiabilitat alta; 0,8-0,89, fiabilitat bona; 0,7-0,79, fiabilitat normal; < 0,69, fiabilitat pobre15. El CCI s’utilitzà per avaluar la correlació entre les observacions d’un investigador i les dels diferents observadors. Totes les anàlisis estadístiques es realitzaren amb el paquet estadístic IBM SPSS Statistics (v.21), amb una significació assumida de p < 0,05.

Resultats

Fiabilitat de la UTC intraobservador i interobservador

A la taula 2 es poden observar els resultats obtinguts en als 2 nivells d’anàlisi (intraobservador i interobservador) de les 3 zones del tendó i els 4 ecotipus diferents. En el nivell intraobservador, els resultats mostren una fiabilitat alta en els 4 ecotipus de la zona proximal del tendó (p = 0,001). També es mostra una validesa alta dels ecotipus i, ii i iii de la zona medial, essent l’ecotipus iv el que reflecteix una fiabilitat menor (p = 0,017). A la zona distal, els ecotipus i i ii mostren una fiabilitat alta o bona (p < 0,001), mentre que la dels ecotipus iii i iv és baixa o pobre (p = 0,014). En el nivell interobservador, la zona proximal també presenta una fiabilitat alta en els 4 ecotipus (p = 0,001). Les zones medial y distal presenten una fiabilitat alta en els ecotipus i i ii (p < 0,001). A l’ecotipus ii la fiabilitat és bona en la zona medial i alta en la distal (p < 0,001). Quant a l’ecotipus iv, s’observa una fiabilitat alta a la zona proximal (p = 0,001), una fiabilitat bona a la zona distal (p = 0,001) i una fiabilitat pobre (no significativa) a la zona medial.

L’estudi de la variabilitat interobservador i intraobservador mitjançant el CCI a nivell proximal, medial i distal, en tots els ecotipus mostrà una altíssima fiabilitat i repetibilitat de la tècnica, entre 0,90-0,99 (p < 0,001) seguint els criteris de Currier15. Això permet poder fer les anàlisis amb diferents observadors, sense modificar el resultat.

Comparació dels tendons entre jugadors professionals i jugadors en formació

A la taula 3 es mostren els valors descriptius dels ecopatrons a les 3 zones del tendó (proximal, medial, i distal) i els 4 ecotipus del total de la mostra. A la taula 4 es mostren els resultats obtinguts de la comparació de les mesures de les diferents zones del tendó entre els 2 grups de jugadors. Els resultats només mostren diferències significatives de la grossària AP proximal del tendó esquerre respecte al dret entre els jugadors professionals i els jugadors en formació (p = 0,02), així com els tendons simptomàtics (p < 0,05). A la resta de les zones dels tendons no s’observen diferències entre ambdós grups de jugadors.

Discussió

Degut a la falta d’estudis que analitzin els canvis que s’esdevenen en el procés d’adaptació i lesió del tendó rotular de jugadors de bàsquet de competició, iniciem aquest estudi amb l’objectiu d’analitzar l’estructura-patró del tendó rotular, mitjançant la caracterització de 4 ecotipus per UTC. A més, es pretén definir un patró de normalitat dels tendons dels jugadors de bàsquet i buscar diferències entre jugadors professionals respecte a jugadors en formació, i entre simptomàtics i asimptomàtics.

Si ens centrem en els valors del gruix dels tendons en les diferents 3 zones mesurades, s’observa que el gruix dels tendons rotulars és major en els jugadors professionals de bàsquet i en els jugadors que presenten clínica (siguin o no professionals). Igualment, es mostra que no hi ha diferències significatives en el patró d’ecotipus d’UTC entre jugadors professionals i jugadors en formació, ni entre els jugadors que no presenten símptomes i els que en presenten.

El fet que no existeixin diferències significatives en els percentatges relatius d’ecotipus, malgrat els anys d’entrenament, i de presència de símptomes, significa que l’estructura intrínseca del tendó es manté. És a dir, no hi ha fallada en la reparació, com ha proposat algun model16, sinó probablement un procés d’adaptació del tendó a les càrregues de treball. Aquests resultats concorden amb el model i les propostes17 i les troballes recents de Docking i Cook18, que argumenten que hi ha un augment d’ecotipus i després de 5 mesos d’entrenament, cosa que explicaria també la millora dels ecotipus a la imatge d’UTC després de períodes de càrrega i una presència més gran d’ecotipus i en individus esportistes, tal com s’observa en aquest estudi. Sembla clar que l’augment del gruix del tendó és una resposta adaptativa, ja que l’augment del gruix redueix l’estrès de l’estructura tendinosa (força/CSA)19.

Crida l’atenció la tendència a un discret augment de l’ecotipus i del tendó rotular dret (cama no dominant) respecte a l’esquerre (cama dominant), i la tendència a tenir més ecotipus ii en el tendó rotular esquerre (cama dominant) que en el dret (cama no dominant). Aquestes tendències en els patrons s’observen en els nivells proximal, medial i distal dels tendons. Aquestes troballes concorden amb la biomecànica diferent de cada cama en el bàsquet i les diferents càrregues a què són sotmeses durant la pràctica d’aquest esport20.

A diferència de Wezenbeek et al.21, els ecotipus principals són sempre de tipus i, tant a nivell insercional com en la porció medial —tot i que és cert que l’estudi de Wezenbeek et al. es feu en tendons d’Aquil·les—. En el mateix estudi de Wezenbeek et al. s’observen diferències entre la regió insercional (major quantitat d’ecotipus ii) i la medial (majoria d’ecotipus i). Aquest fet tampoc s’esdevé al present estudi, en què a totes les regions del tendó predomina l’ecotipus i. Malgrat que en ambdues recerques s’estudien subjectes sans, probablement les diferències són degudes a les diferències existents entre el tendó rotular i el tendó d’Aquil·les.

És destacable l’elevat percentatge de regions d’ecotipus ii malgrat que la valoració s’ha fet en subjectes sans. Aquestes troballes poden resultar sorprenents, però si es comparen amb altres estudis recents13,14,18 s’observa que la convivència en un mateix tendó d’aquests dos ecotipus és un fet habitual. Rosengarten et al.13 argumentaren que la combinació d’ambdós ecotipus en el mateix tendó era deguda a què la integritat normal del tendó estava afectada de manera negativa, tant per excés de càrrega com per altres factors de risc.

La tendinopatia rotular és una patologia amb molta incidència al bàsquet, tant professional com formatiu, però únicament de manera excepcional ocasiona baixa esportiva, ja que amb un tractament rehabilitador local adequat, un treball de readaptació específic i el control estricte de les càrregues és una patologia que és relativament ben tolerada i permet la pràctica de l’esport sense massa problemes. Aquest tractament de rehabilitació i control de càrregues dirigit i controlat, probablement pot ajudar al procés adaptatiu del tendó afavorint la desaparició de la clínica. En aquest procés adaptatiu del tendó poden observar-se canvis en l’estructura del tendó en les proves d’imatge sense presentar simptomatologia clínica20,22.

Les troballes obtingudes mostren la necessitat de continuar investigant en l’anàlisi dels tendons dels atletes de competició de les diferents modalitats esportives mitjançant UTC. Això permetria conèixer els patrons de normalitat en funció dels esportistes, la seva intensitat de càrrega i la disciplina esportiva que practiquen, i poder comparar aquests resultats amb els d’altres esports.

Conclusió

S’ha caracteritzat el patró d’ecotipus amb UTC del tendó rotular que no s’havia descrit fins ara al bàsquet. La grossària dels tendons rotulars és major en els esportistes professionals i en els simptomàtics, probablement per un efecte adaptatiu. No existeixen diferències significatives en el patró d’ecotipus de la UTC entre esportistes professionals i en formació, ni entre simptomàtics i asimptomàtics. En aquest estudi es mostra també que la tècnica d’UTC té una bona repetibilitat intraobservador i interobservador usada per experts.

Perspectives

Creiem que en un futur hem d’estudiar l’efecte de la repercussió de la càrrega màxima durant un temps prolongat, per exemple al llarg de tota una temporada, en l’estructura del tendó i veure els canvis que es produeixen (aquest equip en concret realitza una mitjana de 290 entrenaments per any i més de 80 partits). D’altra banda, és important analitzar i monitorar els tendons simptomàtics durant tota la temporada i veure si la UTC permet valorar canvis de l’ecoestructura quan es pauta una reducció de la càrrega o es practiquen tractaments biològics.

Conflicte d’interessos

Els autors declaren que no tenen cap conflicte d’interessos.

Rebut el 12 d’octubre de 2016;

acceptat l’11 de novembre de 2016

☆ Aquest article forma part del projecte d’investigació de la tesi doctoral de la Sra. Gemma Hernández, inscrita a la Universitat Autònoma de Barcelona, al Departament de Cirurgia.

* Autor per a correspondència.

Correu electrònic:drpedret@gmail.com (C. Pedret).
